Các thông tin về việc lắp đặt cửa cuốn và các bộ phận của chúng

Phải chuẩn bị nhất định trước khi có thể lắp đặt cửa cuốn mới. Các phép đo của thành phần cũ hoặc phần lộ ra trong một tòa nhà mới phải được xác định chính xác. Đây là cách duy nhất để tránh những bất ngờ khó chịu. Bạn phải chọn một mô hình thích hợp cho các yêu cầu cá nhân của bạn. Các hướng dẫn này sẽ cung cấp một cái nhìn tổng quan về các hệ thống có sẵn và các liên kết đến các hướng dẫn cài đặt tương ứng.



Có một số lý do tại sao mọi người chọn lắp đặt cửa cuốn. Rèm cửa cuốn cuộn xuống không chỉ bảo vệ khỏi những con mắt tò mò mà nó còn hoàn hảo để điều chỉnh nhiệt độ trong các mùa khác nhau. Toàn bộ thành phần xây dựng - hộp, rèm và thanh dẫn - hơn nữa, chúng cải thiện hiệu quả năng lượng. Nhưng điều rất quan trọng là phải lắp đặt chính xác cửa cuốn. Đây là cách duy nhất để đảm bảo cách nhiệt hoàn hảo.



Các mô hình hiện đại có thể được trang bị các yếu tố vận hành khác nhau. Bạn có thể quyết định cài đặt cơ chế vận hành thủ công hay tự động. Việc cài đặt các hệ thống này cũng có thể được thực hiện sau đó, nhưng thường tiết kiệm hơn nếu cài đặt mô hình thích hợp trực tiếp với các thành phần cửa sổ tương ứng.

a) Vận hành thủ công Máy quấn dây bằng tay được điều khiển bằng cơ chế kéo cơ học. Nó có thể được mở và đóng bằng tay. Các mẫu cửa trập có tay quay cũng được đóng mở bằng tay. Nhưng dây được dẫn hướng thông qua một hệ thống đặc biệt trong hộp cửa cuốn và chuyển động quay sẽ hạ thấp rèm.

b) Hoạt động tự động Cửa chớp tự động được đóng mở bằng động cơ ống, được điều khiển bằng nút bấm. Các hệ thống này thường có một công tắc hành trình điện tử. Động cơ ống tự động dừng sau khi hoàn thành quá trình đóng và mở. Tính năng này còn có thể bảo vệ cửa sổ và hệ thống cửa chớp khỏi bị hư hại. Một bảo vệ phát hiện chướng ngại vật tích hợp cũng có thể được tìm thấy thường xuyên. Hệ thống nhận biết chướng ngại vật giữa các thanh dẫn và tự động dừng quá trình đóng hoặc mở. Tùy thuộc vào kiểu máy tương ứng, cũng có thể cài đặt một thiết bị điều khiển không dây. Sau đó, cửa chớp con lăn có thể được vận hành dễ dàng bằng điều khiển từ xa.



Ngoài các kiểu điều hành khác nhau, bạn cũng có thể chọn giữa một số kiểu cài đặt. Cửa chớp con lăn thường được phân biệt giữa hệ thống lắp sẵn và lắp đặt phía trước.

a) Cửa trập con lăn tích hợp Các mô hình này được cài đặt bên trên các cửa sổ trước khi cài đặt thực tế. Hộp của màn trập sẽ không nhìn thấy sau khi lắp đặt đầy đủ trong khối xây. Các mô hình tích hợp có sẵn với nhiều kích cỡ khác nhau. Do đó, chúng có thể được lắp đặt phía trên cửa sổ và nhiều loại cửa ra vào (ví dụ: cửa ra vào sân trong). Chúng đặc biệt thích hợp để lắp đặt trong các tòa nhà mới. Cũng có thể cài đặt các mô hình này trong quá trình cải tạo các cửa sổ. Khi các thành phần này được tích hợp vào khối xây, chúng có đặc tính cách nhiệt và chống trộm rất tốt.

b) Cửa trập con lăn tích hợp Các hệ thống này được gắn bên ngoài vào một cửa sổ đã được cài đặt sẵn. Chúng hoàn toàn phù hợp để lắp đặt trong quá trình cải tạo sau này. Hộp cửa chớp được gắn một cách rõ ràng vào khối xây và do đó có thể được sử dụng như một yếu tố thẩm mỹ cho mặt tiền ngôi nhà. Các kích thước khác nhau cũng cho phép lắp đặt bên trên cửa ra vào sân trong. Mặc dù loại này đặc biệt thích hợp cho công việc cải tạo trong các tòa nhà cũ, nhưng không có lý do gì để không gắn nó vào một tòa nhà mới.



Vì hầu hết các cửa chớp do chúng tôi sản xuất hoặc cung cấp đều được điều khiển bằng động cơ hình ống, chúng tôi đã trình bày bên dưới hình ảnh phát nổ của cửa chớp con lăn, tiếp theo là mô tả thành phần.

Các bộ phận thành phần màn trập con lăn

Con lăn giữ rèm tại chỗ được hỗ trợ bởi hai tấm má chịu lực (hay còn gọi là tấm cuối). Các tấm má này được cố định vào cấu trúc tòa nhà bằng cách sử dụng các bộ phận cố định thích hợp để chịu tải toàn bộ của cửa chớp.



Tấm má hoặc được hàn theo một góc thẳng đứng hoặc trực tiếp với đầu của thanh dẫn để tạo ra hình dạng của một cột cờ. Góc thẳng đứng của cột cờ cũng được gắn chặt vào cấu trúc tòa nhà để hỗ trợ thêm và hỗ trợ việc lắp đặt cửa chớp.



Rèm cửa chớp được giữ cố định bằng con lăn có chiều rộng đầy đủ, được đỡ ở mỗi đầu bởi các tấm má. Con lăn bao gồm một ống thép với một động cơ hình ống được lắp ở một đầu và một trục ở đầu đối diện.



Một động cơ hình ống được lắp vào cụm thùng phía trên của màn trập. Nhô ra khỏi thùng là đầu mô tơ kết hợp mắt ghi đè thủ công (khi có thiết bị ghi đè thủ công), nguồn cấp dây điện và một cặp công tắc giới hạn để điều khiển khoảng cách di chuyển tối đa của rèm cửa chớp. Động cơ được trang bị phanh hoạt động để giữ cửa trập đứng yên khi nó ở vị trí trên.



Phanh ly tâm này giữ lại sự xuống của cửa chớp nếu có sự cố trong động cơ. Nếu phanh hoạt động của động cơ không giữ được cửa trập đứng yên khi nó ở vị trí phía trên hoặc cửa trập hạ xuống với tốc độ không kiểm soát được, thì phanh an toàn sẽ kích hoạt và dừng hoàn toàn cửa trập. Một số thiết bị cũng có một công tắc vi mô sẽ ngắt động cơ khỏi nguồn điện. Phanh, sau khi được kích hoạt, sẽ cần phải được đặt lại hoặc trong một số trường hợp, phải thay thế. Một kỹ sư cửa cuốn có kinh nghiệm phải tiến hành đặt lại hoặc thay thế.



Khi không lắp phanh an toàn, một Chén chữ U hoặc Vòng bi được lắp vào tấm má để đỡ thùng. Hướng dẫn Màn chạy lên và xuống qua hai thanh dẫn bên. Đây là hình dạng 'u' trong thiết kế.

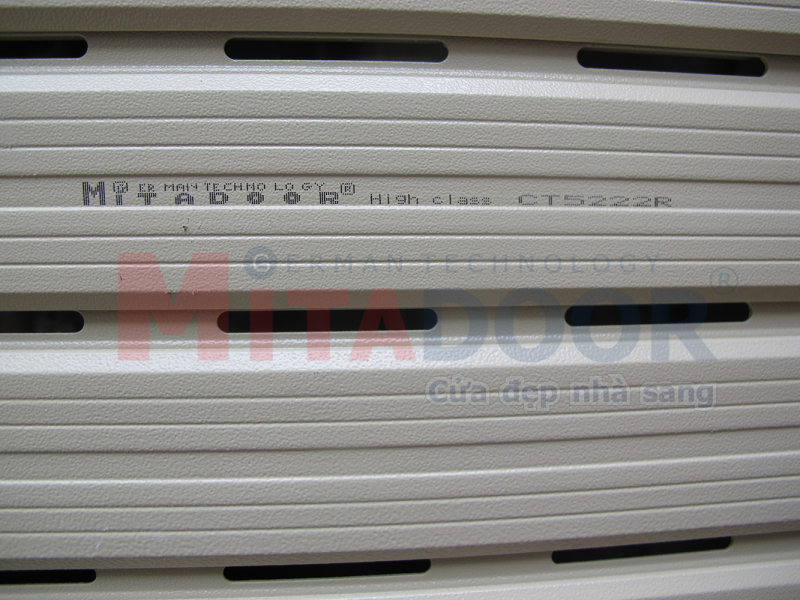

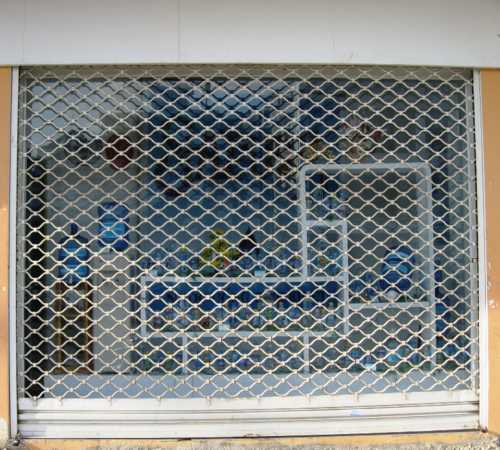

Vật liệu làm tắt vùng giữa các thanh dẫn. Loại này thường được làm bằng thép hoặc nhôm kết nối với nhau. Ống và lưới liên kết được giữ với nhau bằng các thanh định vị theo chiều ngang.



Phần dưới cùng của rèm và thường có hình chữ 'T' hoặc hình chữ 'L' để tăng thêm độ cứng.

Hay còn gọi là máy hút mùi. Việc lắp cái này thường là tùy chọn. Nó được làm bằng thép mạ kẽm và được cung cấp gấp lại để quấn quanh các tấm má bảo vệ rèm và thùng khỏi mưa và bụi. Nó cũng là một yêu cầu an toàn khi cơ cấu con lăn hoặc động cơ cao dưới 2500mm. Kết thúc Các sản phẩm nhôm với lớp hoàn thiện màu bạc (00A05) hoặc sơn tĩnh điện với nhiều lựa chọn màu sắc có sẵn.

Các sản phẩm thép được cung cấp cùng với rèm mạ kẽm đã qua xử lý và các thanh dẫn bên có thể được sơn tĩnh điện. Sơn tĩnh điện Polyester áp dụng cho cả sản phẩm thép và nhôm.

Sơn tĩnh điện là một quá trình mà lớp sơn khô rất mịn được phủ lên thép với một điện tích tĩnh điện. Sau đó, nó được nướng trên kim loại trong lò nướng ở nhiệt độ cao. Lớp sơn tĩnh điện hoàn thiện đồng nhất và bền, rất bền với hóa chất, sứt mẻ và hao mòn nói chung.
